中興通訊政府數據中心及災備解決方案

2011/05/17

1.政府數據中心需求分析

　政府數據中心是政府信息資源數據庫的存儲中心和管理服務中心，實現同級政府各部門間、各級政府相互間、各級政府和公眾間實現電子公文等的數據交換，是政府的決策支持中心，進行數據挖掘、分析、比較，提供輔助決策信息。

　政府數據中心的功能是憑借著數據中心豐富的電信基礎資源和高度集中化、標準化的網絡監測系統向政府提供數據交換、數據備份、數據存儲等服務。政府可以通過數據中心的服務來建設政府的信息系統和網站發布系統等。

　政府數據中心需要提供數據存儲備份和恢復、寬帶承載網服務、網絡安全服務、網絡基本監控和報告服務、計費和網管、實時統計等功能服務。

　由此可見，對于政府數據中心，“計算存儲網絡”是其主要構成部分。

　 2.寬帶數據承載網解決方案

　寬帶數據承載網主要考慮的是保證網絡的高可靠性（整體網絡結構全冗余和設備的全冗余配置）、高可擴展性（核心交換設備具有大容量特性和網絡結構的易于拓展）、分層網絡結構和高可用性。中興的解決方案中，整個網絡分成四個部分：Internet接入層、核心交換層、接入層、后臺管理區。

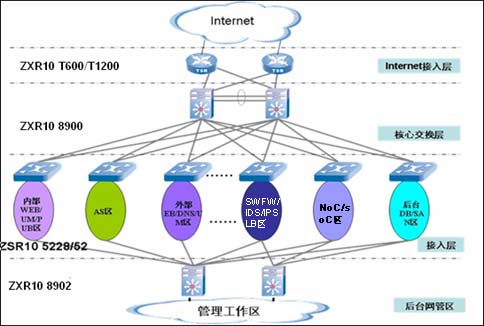

　 網絡拓撲如下：

　其中Internet接入層為保證線速轉發，大容量（路由表、MAC等）和高可靠性，建議采用ZTE的高端核心路由器ZXR10 T600兩臺。核心交換層網絡的基本要求是：高可擴展性、以太網端口密度高，大容量（路由表、MAC等）、高可靠性（全冗余結構）、和支持二層/三層VLAN和STP、PVST、802.3ad 、VRRP等等關鍵技術。ZTE提供的ZXR10 8900系列萬兆MPLS路由交換機完全滿足這些要求。它具有多個業務插槽，最大提供2880 Gbps的交換容量和2143Mpps的包轉發能力，支持多個萬兆接口或千兆接口，并且能夠提供豐富的業務功能。接入層建議采用中興ZXR10 5228/5252全千兆交換機，用高速ASIC交換芯片實現L2和L3數據線速轉發，提供完備的以太網協議族支撐和高效的QOS優先級機制，具備靈活多樣的管理手段。ZXR10 5200提供高密度的GE光/電端口和10GE接口，能夠很好的完成數據中心中服務器接入的工作。

　為了保證數據中心對網絡設備和服務器的嚴格管理和控制，采用單獨的后臺管理區設計，把業務區和管理區嚴格區分，服務器采用雙網卡方式實現業務和管理的嚴格分流，既增加了網絡設備和服務器管理的高效性和安全性，同時使業務和管理流量實現兩個分離網絡的分擔。

3.服務器存儲解決方案

　服務器和存儲設備主要解決整個系統中的計算和數據存儲問題，我們建議采用多機集群+集中網絡存儲備份的解決方案，主要由以下軟硬件組成：

ZTE服務器硬件設備；

ZTE磁盤陣列、磁帶庫、FC連接設備等存儲硬件設備；

安裝在服務器端的集群軟件、存儲備份管理軟件等；

ZTE磁盤陣列等存儲設備包含快照（snapshot）、卷復制（Volume copy）和遠程容災等功能軟件。

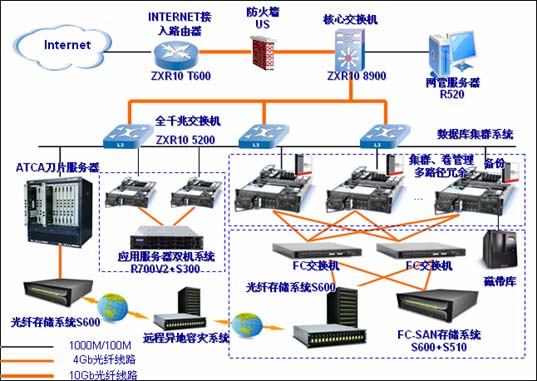

　　組網拓撲圖如下：

　根據應用層次的不同，重要應用混合使用簡單的雙機熱備和更高可用性的多機集群方案，其他一般應用采用單機方式。

　為了提高數據可用性，使用網絡備份軟件實現整個數據中心重要數據的在線自動網絡備份，除存放于磁盤陣列的數據外，另外保存一份離線數據。根據不同層次的需求，采用不同的存儲管理軟件提供不同的解決方案。

4.中興數據中心及災備方案優勢

　 ZTE的服務器和存儲解決方案，可以提高整個系統的可管理性、提高系統的可用性和可靠性，也能夠提高系統的性能和備份的性能，為將來進一步的IT整合打下良好的基礎。

　 提高系統的可管理性

　通過單一的磁盤陣列，單一的管理界面，統一地分配存儲空間，大大提高系統的可管理性。ZTE磁盤陣列采用統一的管理平臺，以圖形化界面的方式，對磁盤陣列的空間進行分配和管理，實時監控到磁盤陣列的部件的工作狀況，空間的利用狀況等等。

　 提高系統的可用性和可靠性

　　在集群環境中，存儲的可靠性要求更高。ZTE服務器和磁盤陣列，采用冗余的部件，如雙控制器，冗余的電源、風扇，鏡像的高速緩存，多后端磁盤通路等等，以及多種RAID技術，保證磁盤陣列的可用性達到99.99%。

　在主機上，還安裝有負載均衡和故障接替軟件，能夠實現多HBA卡/多通道情況下的IO負載均衡和故障接替，也能夠避免在多通道的情況下，同一LUN在主機上多次出現，如果管理員不能正常識別，將可能導致數據丟失。

　 提高系統的性能和備份性能

　 ZXF20 服務器設備采用全冗余設計，高可靠、高可用，所有關鍵部件全部熱插拔冗余，確保系統連續穩定運行。

　 為將來的擴容和升級提供保證

　整個方案基于SAN的架構，最大的優勢之一就是易于擴充，可以隨時增加主機和存儲，而且，可以實現現有投資的保護。在將來存儲升級時，現有的光纖存儲設備，分配給不同的應用系統所使用的空間可以合并起來，為某一個應用所用。
